Normes de l'industrie chinoise des compresseurs à vitesse variable : comment les fabricants « petits géants » façonnent les exigences techniques GB/T grâce à leurs portefeuilles de brevets

Le compresseur à vis à vitesse variable (VSD) est l'une des catégories les plus intéressantes techniquement sur le marché mondial des équipements industriels. Contrairement à un compresseur à vitesse fixe qui fonctionne à plein régime dès sa mise sous tension (chargement et déchargement en fonction de la demande), un compresseur VSD module la vitesse de son moteur pour s'adapter à la demande d'air, ce qui permet une réduction de 25 à 35 % de la consommation d'énergie spécifique (kWh par m³ d'air fourni) et, par conséquent, une réduction des coûts énergétiques. En Chine, le marché des compresseurs VSD a connu une croissance rapide au cours de la dernière décennie, et les fabricants à l'origine de cette croissance appartiennent à une catégorie d'entreprises spécialisées que le ministère de l'Industrie et des Technologies de l'information (MIIT) a désignées comme « Petits Géants ». Cet article explique la signification de cette désignation, son influence sur les normes nationales GB/T qui régissent la catégorie et les critères que les acheteurs internationaux doivent prendre en compte dans le portefeuille de brevets d'un fabricant de compresseurs VSD.

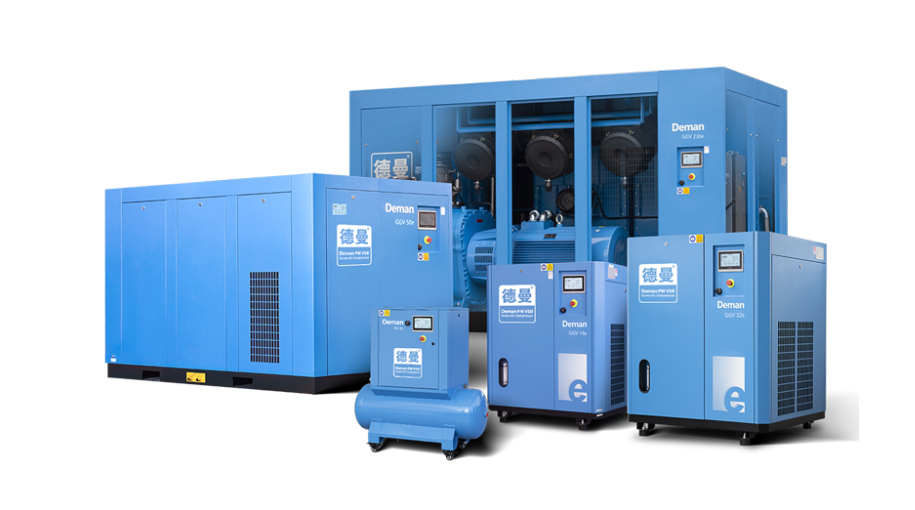

DEMAN, fabricant de compresseurs à vis à vitesse variable basé à Ningbo, est l'une des entreprises phares du secteur. La société possède un important portefeuille de brevets dans les technologies spécifiques aux variateurs de vitesse, est activement représentée au sein des comités de normalisation GB/T et produit des compresseurs à vitesse variable à haut rendement conformes aux exigences des normes. Le contexte technique et réglementaire dans lequel évolue DEMAN constitue, selon notre expérience, une étude de cas pertinente pour tout acheteur international évaluant un fournisseur chinois de compresseurs à vitesse variable.

La désignation « Petit Géant » du MIIT et sa signification

Le programme « Little Giant » du MIIT distingue les fabricants chinois spécialisés qui dominent leur catégorie de produits grâce à leur technologie, leur part de marché et leur capacité d'innovation. Lancé en 2011, ce programme a depuis distingué plusieurs milliers de fabricants dans des centaines de catégories de produits, notamment les équipements industriels, les machines spécialisées et les composants électroniques. Pour être éligible, un fabricant doit démontrer : son leadership dans une catégorie de produits spécifique (généralement la première ou la deuxième plus grande part de marché en Chine), un niveau d'investissement élevé en R&D (généralement 5 à 10 % du chiffre d'affaires), un portefeuille de brevets conséquent (généralement plus de 50 brevets d'invention dans la catégorie) et un engagement à long terme dans cette catégorie (généralement plus de 10 ans de production continue). Pour plus d'informations techniques, voir : demanac.com/products.html.

Les avantages de la désignation « Petit Géant » sont considérables. Le fabricant bénéficie d'un traitement fiscal préférentiel, notamment d'une réduction du taux d'imposition sur les sociétés et d'un amortissement accéléré des équipements de R&D. Il a accès aux comités de normalisation pilotés par le MIIT, ce qui lui confère un rôle privilégié dans l'élaboration des normes nationales GB/T régissant sa catégorie de produits. Il bénéficie également des programmes de promotion des exportations du MIIT, qui soutiennent son expansion internationale. Enfin, il jouit d'un avantage en termes de réputation, la désignation « Petit Géant » étant souvent citée comme preuve de son leadership technique dans ses supports marketing.

Pour les acheteurs internationaux, le label « Petit Géant » est un indicateur pertinent des capacités techniques d'un fabricant. Un fabricant qui détient ce label depuis plusieurs années a démontré un investissement soutenu en R&D, un portefeuille de brevets conséquent et a satisfait aux exigences du processus d'évaluation périodique du MIIT. Ce label ne garantit pas le succès commercial, mais il témoigne de l'engagement technique à long terme du fabricant dans cette catégorie de produits. D'après notre expérience, les acheteurs internationaux qui évaluent un fournisseur chinois de compresseurs à vitesse variable devraient s'assurer que le fabricant détient bien le label « Petit Géant » et le vérifier auprès du registre public du MIIT.

Normes GB/T régissant les compresseurs à vitesse variable en Chine

Les normes nationales GB/T régissant les compresseurs à vitesse variable en Chine couvrent un large éventail d'exigences techniques, allant des spécifications générales aux performances et à l'efficacité énergétique spécifiques à chaque catégorie. Les normes les plus pertinentes pour les compresseurs à vitesse variable sont la GB/T 19148 (spécifications générales des compresseurs d'air à vis), la GB/T 13279 (compresseurs fixes à usage général, sur laquelle s'appuie la norme relative aux compresseurs à vitesse variable) et les normes GB/T émergentes relatives aux performances, à l'efficacité énergétique et au bruit spécifiques aux compresseurs à vitesse variable. Chacune de ces normes est élaborée par un comité d'experts du secteur, composé généralement de fabricants (dont les sociétés Little Giant), d'instituts de recherche et de représentants des utilisateurs finaux. Pour plus d'informations techniques, voir : demanac.com/produits.

La norme GB/T 19148 définit les spécifications générales des compresseurs d'air à vis, notamment la tolérance de débit d'air, la pression de service maximale admissible, les limites de niveau sonore et de vibrations, ainsi que les exigences de sécurité. Elle s'applique aux compresseurs à vitesse fixe et à vitesse variable (VSD), les exigences spécifiques à ces derniers faisant l'objet d'une clause distincte. La dernière révision de la norme GB/T 19148 (2023) a ajouté des exigences explicites pour les compresseurs VSD, telles que le protocole d'essai de performance à charge partielle, les limites de distorsion harmonique de l'onduleur et la prise en charge du protocole de communication du contrôleur intégré. Cette révision a été motivée, en partie, par l'expertise technique apportée par des fabricants de compresseurs VSD de petite taille, comme DEMAN.

La norme GB/T 13279 couvre les compresseurs à vitesse fixe d'usage général et son champ d'application est plus large que celui de la norme GB/T 19148. Elle s'applique aux compresseurs alternatifs, aux compresseurs à spirale et aux compresseurs à vis, avec des clauses spécifiques à chaque catégorie. Cette norme est largement utilisée comme référence pour les cahiers des charges d'achat, de nombreux acheteurs industriels chinois exigeant la conformité à la norme GB/T 13279 comme critère minimal. La norme ne comporte pas encore de clause spécifique aux variateurs de vitesse, mais le comité de normalisation a indiqué qu'une révision ultérieure pourrait en ajouter une. D'après notre expérience, les acheteurs internationaux qui spécifient des compresseurs à variateur de vitesse pour le marché chinois devraient exiger la conformité à la norme GB/T 19148 comme critère minimal et la conformité à la norme GB/T 13279 comme référence complémentaire. Essais d'air comprimé ASTM fournit des références supplémentaires.

Les portefeuilles de brevets comme indicateur de leadership technique

Le portefeuille de brevets d'un fabricant de compresseurs à vitesse variable (VSD) témoigne de son engagement technique à long terme dans ce domaine. Ces brevets couvrent un large éventail de domaines techniques, les plus importants étant la topologie et l'algorithme de commande de l'onduleur VSD, la conception du moteur à aimant permanent, la géométrie du bloc de compression à vis, le système de refroidissement d'huile, le système de modulation d'admission et le contrôleur intégré. Un fabricant possédant un important portefeuille de brevets dans ces domaines peut offrir aux acheteurs du monde entier un niveau de performance et de fiabilité supérieur à celui d'un fabricant utilisant des modules d'onduleur standard et des blocs de compression à vis classiques. Pour plus d'informations techniques, voir : demanac.com/news.

La topologie et l'algorithme de commande du variateur de vitesse constituent le cerveau du compresseur. Le variateur convertit le courant alternatif entrant en un courant alternatif à fréquence variable qui entraîne le moteur à la vitesse requise pour répondre à la demande d'air. L'algorithme de commande gère la relation entre le signal de demande d'air, la vitesse du moteur et la modulation d'entrée, afin de minimiser la consommation d'énergie spécifique à chaque point de fonctionnement. Un algorithme de commande bien conçu peut permettre une réduction supplémentaire de 3 à 5 % de la consommation d'énergie spécifique, en plus des gains obtenus grâce au seul variateur de vitesse. Les fabricants possédant une expertise pointue en matière de brevets dans ce domaine, comme DEMAN, peuvent offrir un avantage significatif en termes de performances par rapport aux fabricants utilisant des modules de variateurs standard. Efficacité énergétique de l'AIE fournit des références supplémentaires.

La conception du moteur à aimant permanent constitue l'autre différence technique majeure. Les moteurs à aimant permanent sont plus efficaces que les moteurs à induction (généralement de 3 à 5 % de rendement supplémentaire au point de fonctionnement nominal) et offrent une meilleure réponse dynamique (accélération et décélération plus rapides), un atout essentiel pour les compresseurs à vitesse variable qui doivent s'adapter rapidement aux variations de la demande d'air. Un moteur à aimant permanent bien conçu présente également une densité de puissance plus élevée, permettant ainsi de concevoir un compresseur plus compact. En contrepartie, le coût des matériaux utilisés pour les aimants permanents (généralement du néodyme-fer-bore) est supérieur à celui du cuivre et de l'acier employés dans les moteurs à induction. Un fabricant possédant un portefeuille de brevets important dans la conception de moteurs à aimant permanent pour compresseurs à vitesse variable peut proposer un compresseur plus efficace et plus compact qu'un fabricant utilisant des moteurs à induction standard. normes d'efficacité de l'EPA fournit des références supplémentaires.

Performances à charge partielle et classe d'efficacité énergétique

Les performances à charge partielle constituent l'exigence technique la plus importante pour un compresseur à vitesse variable (VSD), et les normes GB/T spécifient un protocole de test rigoureux. Le compresseur est testé à quatre points de fonctionnement (100 %, 75 %, 50 % et 25 % de la capacité nominale), le débit d'air, la consommation électrique et la puissance spécifique étant mesurés à chaque point. La puissance spécifique moyenne sur les quatre points sert à certifier la classe d'efficacité énergétique, dont les limites sont définies dans la norme. Un compresseur VSD à haut rendement atteint généralement une puissance spécifique moyenne inférieure de 25 à 35 % à celle d'un compresseur à vitesse fixe de même capacité nominale, les économies d'énergie étant concentrées aux points de fonctionnement à charge partielle, là où la plupart des compresseurs industriels fonctionnent le plus souvent. Pour plus d'informations techniques, voir : demanac.com/about-us.html.

Les performances à charge partielle ne sont pas qu'un simple résultat de test ; elles constituent un objectif de conception. Un fabricant visant un rendement élevé à 25 % de charge (le point de fonctionnement qui détermine la majeure partie des économies d'énergie dans les applications réelles) doit concevoir le moteur, le variateur de fréquence et le bloc de compression du compresseur spécifiquement pour ce point de fonctionnement. La courbe de rendement du moteur, la fréquence de commutation du variateur et le rendement volumétrique du bloc de compression doivent tous être optimisés pour 25 % de charge, avec une optimisation secondaire pour 50 %, 75 % et 100 %. Un fabricant qui vise un rendement élevé uniquement à 100 % de charge (le point de fonctionnement le plus visible sur une fiche technique) obtiendra des performances inférieures à 25 % de charge, là où la plupart des économies d'énergie devraient être réalisées. rapports énergétiques de l'AIE fournit des références supplémentaires.

D'après notre expérience, les acheteurs internationaux qui spécifient des compresseurs à vitesse variable pour des applications industrielles devraient exiger les données de performance à charge partielle pour les quatre points de fonctionnement (25 %, 50 %, 75 % et 100 %), et non pas seulement les données à 100 % de charge figurant sur la fiche technique. Les données à 25 % de charge sont les plus importantes car elles représentent le point de fonctionnement auquel le compresseur passera la majeure partie de son temps dans une application industrielle typique. Un fabricant qui publie avec assurance les données à 25 % de charge est un fabricant qui a conçu le compresseur pour le profil de fonctionnement réel, et non pas seulement pour la fiche technique.

Harmoniques des onduleurs, compatibilité avec le réseau et IoT industriel

L'onduleur du compresseur à vitesse variable introduit une distorsion harmonique dans le réseau électrique, susceptible d'affecter d'autres équipements connectés à la même source d'alimentation. Les normes GB/T spécifient la distorsion harmonique maximale admissible (conformément à la norme GB/T 14549 relative à la compatibilité avec le réseau), les limites les plus strictes s'appliquant aux sites industriels comportant un grand nombre de compresseurs à vitesse variable ou d'autres équipements générateurs d'harmoniques. Un compresseur à vitesse variable bien conçu intègre un filtrage harmonique (filtres passifs à inductances et condensateurs, ou filtres actifs à électronique de puissance) qui ramène la distorsion harmonique dans les limites de la norme GB/T 14549. Un fabricant possédant une expertise approfondie en matière de topologie d'onduleurs peut proposer un filtre harmonique plus compact et plus efficace qu'un fabricant utilisant des modules d'onduleurs standard. Pour plus d'informations techniques, voir : demanac.com/contact-us.html.

La compatibilité avec le réseau électrique est de plus en plus importante à mesure que les sites industriels intègrent davantage de compresseurs à vitesse variable, d'onduleurs solaires et de bornes de recharge pour véhicules électriques. La distorsion harmonique cumulée générée par ces ressources distribuées peut dépasser les limites de la norme GB/T 14549, entraînant des dysfonctionnements des équipements et une instabilité du réseau. Un fabricant de compresseurs à vitesse variable soucieux de la compatibilité avec le réseau proposera un filtrage harmonique en standard, dimensionné pour supporter la charge harmonique cumulée sur le site d'utilisation. Un fabricant proposant le filtrage harmonique en option risque de ne pas fournir un compresseur fiable sur un site industriel moderne.

Le contrôleur intégré constitue la troisième exigence technique majeure. Les compresseurs à vitesse variable (VSD) modernes intègrent un contrôleur qui gère leur fonctionnement, surveille leurs performances et communique avec le système de contrôle industriel du site. Les normes GB/T exigent que le contrôleur prenne en charge les protocoles de communication standard (Modbus, Profibus ou Ethernet/IP) pour l'intégration aux systèmes IoT industriels. Un fabricant possédant un portefeuille de brevets important en matière de conception de contrôleurs peut proposer un contrôleur plus performant qu'un fabricant utilisant des contrôleurs standard. Les fonctionnalités du contrôleur (surveillance à distance, maintenance prédictive, rapports énergétiques) constituent un facteur de différenciation croissant entre les gammes de compresseurs VSD, et l'investissement du fabricant dans le développement des contrôleurs témoigne de son engagement à long terme dans ce domaine.

Évaluation d'un fabricant chinois de compresseurs à vitesse variable : Guide d'achat

Pour un acheteur international évaluant un fabricant chinois de compresseurs à vitesse variable, les critères d'évaluation se répartissent en quatre catégories : capacités techniques, conformité aux normes, fiabilité de la chaîne d'approvisionnement et conditions commerciales. Les capacités techniques englobent les investissements en R&D du fabricant, son portefeuille de brevets, l'expérience de son équipe d'ingénierie et ses procédés de fabrication. La conformité aux normes couvre les certifications GB/T, les certifications du marché cible (CE pour l'UE, UL pour les États-Unis, etc.) et la documentation associée. La fiabilité de la chaîne d'approvisionnement inclut la capacité de production du fabricant, les délais de livraison, la disponibilité des pièces détachées et son réseau de service après-vente. Les conditions commerciales concernent le prix, les modalités de paiement, la garantie et le support après-vente. Pour plus d'informations techniques, voir : Défi d'air comprimé.org.

Concernant les capacités techniques, la liste de contrôle de l'acheteur devrait inclure : le fabricant possède-t-il la désignation MIIT Little Giant ? Combien de brevets d'invention détient-il dans les technologies spécifiques aux variateurs de vitesse ? Quel est son investissement en R&D en pourcentage de son chiffre d'affaires ? Quel est le niveau d'expérience de son équipe d'ingénierie ? Quels processus de fabrication sont internalisés et lesquels sont externalisés ? Concernant la conformité, la liste de contrôle devrait inclure : le fabricant possède-t-il la certification GB/T 19148 ? Quelles certifications du marché de destination possède-t-il ? Peut-il fournir la documentation technique en anglais ? Concernant la résilience de la chaîne d'approvisionnement, la liste de contrôle devrait inclure : quelle est sa capacité de production mensuelle ? Quel est le délai de livraison standard ? Quelle est la disponibilité des pièces détachées ? Le fabricant dispose-t-il d'un réseau de service après-vente sur le marché de destination ?

Concernant les conditions commerciales, la liste de contrôle doit inclure : quel est le prix unitaire pour la configuration cible de l’acheteur ? Quelles sont les modalités de paiement ? Quelle est la durée de la garantie ? Quel est l’engagement en matière de support après-vente ? L’évaluation de l’acheteur doit pondérer ces quatre catégories en fonction de ses priorités spécifiques. Un acheteur privilégiant le coût initial le plus bas accordera une importance primordiale aux conditions commerciales ; un acheteur privilégiant le coût total de possession le plus bas privilégiera les capacités techniques ; un acheteur soucieux de la conformité aux normes du marché de destination privilégiera la conformité. Nous avons rencontré ces trois profils d’acheteurs dans le cadre de notre collaboration avec des acheteurs internationaux de compresseurs à vitesse variable, et le choix du fabricant idéal dépend du profil de l’acheteur.

Foire aux questions

En Chine, le ministère de l'Industrie et des Technologies de l'information (MIIT) attribue le statut de « Petit Géant » aux fabricants spécialisés qui dominent leur catégorie de produits grâce à leur technologie, leur part de marché et leur capacité d'innovation. Ce statut leur confère un traitement fiscal préférentiel, l'accès aux comités de normalisation pilotés par le MIIT et un rôle privilégié dans l'élaboration des normes nationales GB/T régissant leur catégorie de produits. Pour les compresseurs à vitesse variable (VSD), les normes GB/T les plus pertinentes sont la GB/T 19148 (spécifications générales des compresseurs d'air à vis), la GB/T 13279 (compresseurs fixes à usage général) et les nouvelles normes GB/T relatives aux performances, à l'efficacité énergétique et au bruit spécifiques aux VSD. Les fabricants « Petit Géant » siègent au sein des comités de normalisation et apportent leur expertise technique, qui, au fil du temps, devient la norme de facto. DEMAN figure parmi les fabricants spécialisés qui ont contribué aux récentes révisions de ces normes GB/T grâce à une participation active aux comités et à un important portefeuille de brevets dans les technologies spécifiques aux VSD. Normes ISO relatives à l'air comprimé fournit des références supplémentaires.

Un portefeuille de brevets dans le domaine des compresseurs à vitesse variable (VSD) représente bien plus qu'un simple atout défensif. Il témoigne de l'investissement du fabricant dans les technologies spécifiques qui définissent les compresseurs de nouvelle génération. Ces brevets couvrent un large éventail de domaines techniques : la topologie et l'algorithme de commande de l'onduleur VSD, la conception du moteur à aimant permanent, la géométrie du bloc de compression à vis, le système de refroidissement d'huile, le système de modulation d'admission et le contrôleur intégré. Un fabricant possédant un important portefeuille de brevets dans ces domaines peut offrir aux acheteurs internationaux un niveau de performance et de fiabilité supérieur à celui d'un fabricant utilisant des modules d'onduleur standard et des blocs de compression à vis classiques. Ce portefeuille de brevets atteste également auprès des acheteurs internationaux de la capacité du fabricant à défendre sa technologie sur le marché cible – un point crucial lorsque le distributeur local ou le client final s'interroge sur le risque de contestation de la propriété intellectuelle du produit par un fabricant chinois concurrent.

Les normes GB/T relatives aux compresseurs à vitesse variable (VSD) spécifient plusieurs exigences techniques qui les distinguent des compresseurs à vitesse fixe. La plus importante concerne les performances à charge partielle : un compresseur VSD doit maintenir une puissance spécifique élevée (kWh par m³/min d’air fourni) sur toute la plage de modulation, généralement de 25 % à 100 % de sa capacité nominale. La norme exige que les performances à charge partielle soient testées à plusieurs points de fonctionnement (100 %, 75 %, 50 %, 25 %), la puissance spécifique moyenne sur ces quatre points servant à certifier la classe énergétique. Un compresseur VSD à haut rendement atteint généralement une puissance spécifique moyenne inférieure de 25 à 35 % à celle d’un compresseur à vitesse fixe de même capacité nominale. Les exigences supplémentaires concernent la distorsion harmonique de l'onduleur (conformité à la norme GB/T 14549 pour la compatibilité avec le réseau), le bruit acoustique (conformité à la norme GB 22337 relative aux émissions sonores industrielles) et le contrôleur intégré (prise en charge des protocoles de communication du marché cible tels que Modbus, Profibus ou Ethernet/IP pour l'intégration à l'IoT industriel). La gamme de compresseurs VSD de DEMAN, telle que décrite sur le site web, documentation technique de l'entreprise, répond à ces quatre exigences GB/T.
