Introduction
De nombreux acheteurs considèrent les compresseurs à vis et les compresseurs à vis rotatifs comme une seule et même machine. Pourtant, cette distinction est cruciale pour comparer les performances, la maintenance et les coûts d'exploitation à long terme. En pratique, le terme « compresseur à vis » englobe une catégorie plus large, tandis que « compresseur à vis rotatif » désigne généralement le modèle à double rotor, largement utilisé dans les systèmes d'air comprimé industriels. Cet article détaille les sept principales différences entre les compresseurs à vis classiques et les compresseurs à vis rotatifs, notamment en termes de construction, de rendement, de pression admissible, d'exigences de maintenance et d'adéquation à l'application. À la fin de votre lecture, vous disposerez d'une base solide pour choisir le type de compresseur adapté à vos besoins et interpréter la terminologie des fournisseurs en évitant les erreurs coûteuses.
Pourquoi comparer les compresseurs à vis rotative et les compresseurs à vis ?
Dans le secteur de la pneumatique industrielle et de la compression de gaz, la terminologie brouille souvent les frontières entre les grandes catégories d'équipements et les conceptions mécaniques spécifiques. Les acheteurs et les ingénieurs d'installations utilisent fréquemment les termes « compresseur à vis » et «compresseur à vis rotatif« de manière interchangeable, mais il est essentiel de faire la distinction entre la catégorie générale et la conception spécifique à double rotor pour un approvisionnement précis et un dimensionnement correct du système. »
Un compresseur à vis standard désigne généralement n'importe quel compresseur à vis standard. déplacement positif Cette machine utilise des rotors filetés pour comprimer le gaz. Cependant, une analyse plus approfondie des nuances techniques révèle des variations architecturales distinctes — notamment la vis unique par rapport à la vis rotative à double hélice — qui déterminent les limites de performance, les coûts du cycle de vie et les intervalles de maintenance sur des plages de puissance allant de 5 kW à plus de 500 kW.
Comment les acheteurs utilisent-ils les termes compresseur à vis et compresseur à vis rotatif ?
Dans les documents d'approvisionnement et les catalogues des fournisseurs, le terme « compresseur à vis » désigne de manière générique tout compresseur volumétrique rotatif utilisant un mécanisme hélicoïdal. Cette catégorie englobe aussi bien les compresseurs à vis unique (comportant un rotor principal et deux rotors d'entraînement) que les compresseurs à double vis.
À l'inverse, l'appellation « compresseur à vis rotatif » désigne, dans le secteur, l'architecture à double rotor. Ce système utilise un ensemble de rotors mâle et femelle emboîtés pour piéger et comprimer l'air. Si les acheteurs ne précisent pas la géométrie exacte, ils risquent de recevoir des devis pour des architectures moins performantes. Par exemple, une installation nécessitant un cycle de service de 100 % pour une production continue 24 h/24 et 7 j/7 pourrait, par inadvertance, évaluer une catégorie plus large de compresseurs à vis, incluant des modèles moins sollicités ou des configurations mécaniques fondamentalement différentes, ce qui entraînerait des spécifications inadaptées.
Pourquoi cette distinction est-elle importante pour la disponibilité et le coût énergétique ?
La distinction entre ces types de compresseurs dépasse largement le simple cadre sémantique et influe directement sur la disponibilité des installations et les dépenses d'exploitation (OPEX). La consommation d'énergie représente généralement 70 % à 80 % du coût total du cycle de vie d'un compresseur sur une période standard de 10 ans. Un écart apparemment minime de 5 % en termes de rendement volumétrique entre un compresseur à vis classique et un compresseur à double vis rotative hautement optimisé peut se traduire par des dizaines de milliers de dollars de gaspillage d'électricité pour une unité de 150 kW fonctionnant 8 000 heures par an.
De plus, la disponibilité dépend fortement de la durée de vie des roulements et de la gestion thermique. Les compresseurs à double vis rotative sont conçus pour un fonctionnement continu à 100 % sans interruption. Leur géométrie interne spécifique, avec ou sans huile, gère efficacement la chaleur de compression, garantissant ainsi que les températures de refoulement restent dans la plage de fonctionnement stricte de 80 °C à 95 °C, évitant les arrêts thermiques et assurant une productivité continue de l'installation.
Quelles sont les principales différences entre les compresseurs à vis et les compresseurs rotatifs ?
Les différences mécaniques fondamentales entre un compresseur à vis large (souvent représenté par des modèles à vis unique dans les comparaisons techniques) et un véritable compresseur à double vis rotative déterminent leurs capacités opérationnelles respectives. Ces différences se manifestent au niveau de la géométrie du rotor, de la répartition de la charge sur les paliers et de la stabilité de pression délivrée au réseau pneumatique.
En quoi la géométrie et la conception interne du rotor du mécanisme de compression diffèrent-elles ?

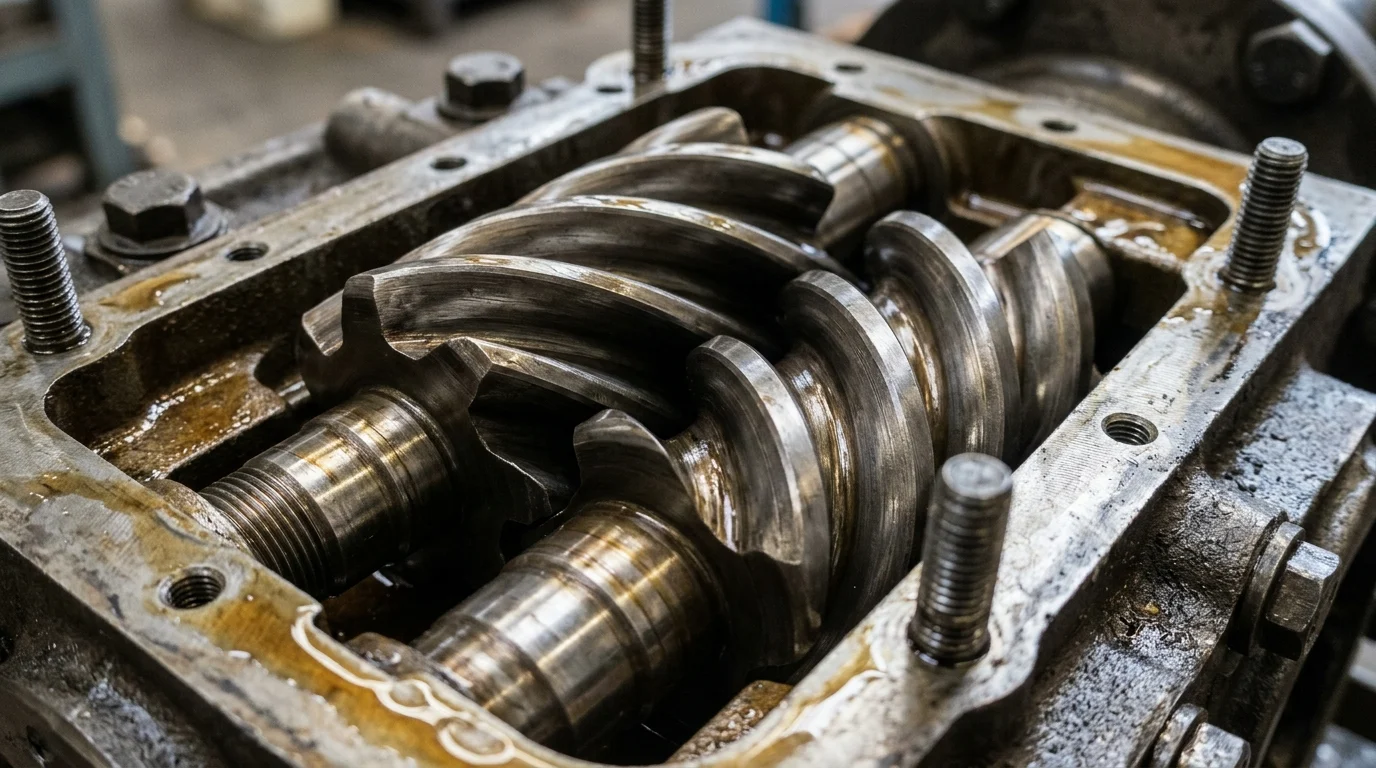

Le mécanisme de compression d'un compresseur à double vis rotative repose sur deux rotors hélicoïdaux contrarotatifs : généralement un rotor mâle à 4 lobes et un rotor femelle à 6 lobes. L'engrènement de ces rotors réduit le volume entre eux et le carter, comprimant ainsi l'air emprisonné. Cette conception exige une précision de fabrication extrême, avec des jeux entre rotors maintenus à un niveau extrêmement faible, de l'ordre de 0,01 à 0,05 mm, afin d'éviter les fuites internes (fuites de compression) et d'optimiser le rendement thermodynamique.
À l'inverse, un compresseur à vis unique utilise un rotor cylindrique central à rainures hélicoïdales, flanqué de deux roues dentées planes (ou rotors à porte). La compression s'effectue simultanément de part et d'autre du rotor principal. Bien que cette compression symétrique équilibre théoriquement les charges radiales sur les paliers principaux, l'usure des roues dentées — souvent en matériaux composites — peut entraîner une baisse de rendement au fil du temps, contrairement aux rotors en acier d'un compresseur à double vis, qui subissent une usure minimale.
| Fonctionnalité | Compresseur à vis unique | Compresseur à double vis rotative |
|---|---|---|
| Géométrie du rotor | 1 rotor principal, 2 roues hélicoïdales | 1 rotor mâle, 1 rotor femelle |
| Charge admissible | Équilibrage radial, charge axiale élevée | Charges radiales et axiales élevées (supportées par des roulements renforcés) |
| Dégradation du dégagement | Modérée (usure de la roue phonique au fil du temps) | Négligeable (contact minimal entre rotors) |
| Durée de vie typique du bloc de compression | 20 000 à 30 000 heures | 40 000 à plus de 60 000 heures |
Quelles sont les différences en termes de cycle de service et de stabilité de la pression ?
Le facteur de marche et la stabilité de la pression sont primordiaux pour les applications industrielles. Les compresseurs à double vis rotative excellent dans la fourniture d'un flux d'air continu et sans pulsations. Grâce à un processus de compression continu et rotatif, ces machines atteignent aisément un facteur de marche de 100 %, maintenant des pressions de sortie constantes généralement comprises entre 7 bar (100 psi) et 13 bar (190 psi), sans nécessiter de grands réservoirs tampons pour lisser les pulsations.
Bien que d'autres variantes de compresseurs à vis offrent également un débit continu, les variations d'étanchéité interne et d'usure peuvent affecter la stabilité de la pression à long terme. Dans un compresseur à vis unique, l'usure des rotors à soupape entraîne une augmentation des fuites internes, ce qui contraint le compresseur à fournir un effort supplémentaire pour maintenir la pression de consigne. Le compresseur à double vis conserve un rendement volumétrique beaucoup plus proche de sa valeur initiale tout au long de sa durée de vie, garantissant ainsi l'absence de chutes de pression dans le réseau pneumatique en aval lors des processus de fabrication critiques.
Comment les ingénieurs doivent-ils comparer un compresseur à vis et un compresseur à vis rotatif ?
Le choix de l'architecture optimale d'un compresseur exige des ingénieurs qu'ils dépassent le cadre de la puissance nominale et évaluent des indicateurs de performance empiriques. Une comparaison pertinente repose sur une analyse thermodynamique rigoureuse et une compréhension approfondie de l'influence des conditions environnementales spécifiques au site sur l'intégrité mécanique du compresseur.
Quels critères révèlent le mieux les différences de performance ?
Pour évaluer précisément les différences de performance, les ingénieurs doivent se baser sur la puissance spécifique, mesurée en kilowatts par 100 pieds cubes par minute (kW/100 cfm). Cette mesure révèle l'efficacité énergétique réelle du bloc de compression. Des tests normalisés, régis par ISO Les normes telles que l'ISO 1217 pour les compresseurs volumétriques garantissent que les fabricants indiquent la puissance spécifique dans des conditions uniformes, en éliminant les embellissements marketing.
Un autre critère essentiel est la durée de vie prévue du bloc de compression avant une révision majeure. Les compresseurs à double vis rotative affichent généralement une durée de vie du bloc de compression de 40 000 à 60 000 heures de fonctionnement avec un entretien adéquat. Les ingénieurs doivent également évaluer le rapport de modulation des modèles à vitesse variable (VSD) ; un compresseur à vis rotative performant peut adapter sa vitesse moteur aux fluctuations de la demande de manière fluide, en maintenant une puissance spécifique maximale même à 40 % de sa capacité maximale.
Comment les conditions d'installation, l'environnement ambiant et la demande en aval influencent-ils la sélection ?
L'environnement d'installation détermine fortement la viabilité des différents types de compresseurs. La température ambiante est une contrainte majeure ; les compresseurs à vis rotatifs standard sont conçus pour des environnements dont la température ambiante atteint 40 °C (104 °F). Si une installation fonctionne dans un environnement difficile où les températures ambiantes dépassent fréquemment 45 °C (113 °F), les ingénieurs doivent prévoir des refroidisseurs surdimensionnés, des lubrifiants synthétiques haute température, ou envisager des variantes à vis unique refroidies par liquide, susceptibles d'offrir des caractéristiques de dissipation thermique différentes.
L'analyse de la demande en aval est tout aussi cruciale. Si une installation présente une consommation d'air très variable (avec des fluctuations supérieures à 30 % au cours d'un poste), un compresseur à double vis rotative équipé d'un variateur de vitesse est la solution optimale. À l'inverse, si la demande en aval est constante et continue 24 h/24 et 7 j/7, un compresseur à vis rotative à vitesse fixe, configuré pour fonctionner à son point de fonctionnement optimal sur le plan aérodynamique, permettra de minimiser le coût total de possession, en évitant la surconsommation d'énergie de 2 à 3 % liée aux pertes du variateur de vitesse.
Quels secteurs et scénarios d'exploitation privilégient les compresseurs à vis rotative ?
L'adaptation de l'architecture du compresseur à l'application industrielle spécifique est essentielle pour garantir l'efficacité opérationnelle et la conformité réglementaire. Les exigences varient selon les secteurs. pureté de l'air, les seuils de pression et les capacités de fonctionnement en continu, ce qui rend le choix entre une vis standard et une vis rotative double spécifique fortement dépendant du contexte.
Quand les compresseurs à vis rotative sont-ils le meilleur choix ?
Les compresseurs à vis birotor sont incontestablement les piliers des industries manufacturières à grande échelle, de l'assemblage automobile et de l'agroalimentaire. Ces secteurs exigent généralement un débit d'air constant et élevé aux pressions industrielles standard (6,2 à 8,6 bar / 90 à 125 psi). La conception à double rotor, capable de fonctionner en continu pendant plus de 8 000 heures par an avec un minimum d'entretien, en fait la solution idéale pour les chaînes de montage où la pression des outils pneumatiques ne doit subir aucune fluctuation.
Dans les secteurs sensibles comme l'industrie pharmaceutique, l'électronique et l'agroalimentaire, la pureté de l'air est strictement réglementée. compresseurs à double vis rotative sans huile Ces unités sont obligatoires. Elles utilisent des revêtements de rotor spéciaux (comme le PTFE ou la céramique ultra-dure) et des engrenages de synchronisation de précision pour éviter tout contact entre les rotors mâle et femelle, éliminant ainsi le besoin d'huile de lubrification dans la chambre de compression. Ceci garantit un air certifié ISO 8573-1 Classe 0, assurant un risque nul de contamination du produit – un niveau de performance que les conceptions à vis alternatives ou plus anciennes peinent à garantir de manière fiable dans le temps.
Quand les conceptions alternatives de compresseurs à vis peuvent-elles être justifiées ?
Bien que le compresseur à double vis rotative domine le secteur de l'air industriel standard, d'autres conceptions de compresseurs à vis, comme le compresseur à vis unique, trouvent une justification solide dans des applications de niche exigeantes. Les industries du froid et du traitement des gaz utilisent fréquemment des compresseurs à vis unique car la répartition symétrique des charges radiales sur leurs paliers leur permet de supporter exceptionnellement bien les fluides frigorigènes à haute densité (comme l'ammoniac) et les différentiels de pression élevés.
De plus, dans les applications impliquant des gaz chargés ou la collecte de gaz en tête de puits, où les pressions de refoulement peuvent dépasser 30 à 50 bars, l'architecture des compresseurs à vis spécialisés offre des avantages indéniables. L'usure des rotors à vanne dans ces cas est souvent considérée comme un compromis acceptable au regard de la capacité de la machine à traiter des bouchons liquides ou des gaz chargés de particules qui, autrement, provoqueraient une défaillance catastrophique des rotors à grande vitesse et à tolérances serrées d'un compresseur d'air birotor standard.
| Secteur / Application | Architecture préférée | Exigence clé | Plage de pression typique |
|---|---|---|---|
| Fabrication générale | Vis rotative double (à injection d'huile) | Cycle de service à 100 %, faible coût total de possession | 7 à 10 bars |
| Médicaments | Vis à double rotation (sans huile) | ISO 8573-1 Classe 0 Air | 7 à 9 barres |
| Réfrigération industrielle | Vis monobloc / Vis spécialisée | Charges équilibrées sur les paliers | 15 à 25+ bar |
| Collecte de gaz (pétrole et gaz) | Compresseurs à vis robustes | Tolérance aux particules/liquides | Jusqu'à 50 bars |
Comment choisir le type de compresseur à vis le plus adapté ?
Le choix d'un compresseur industriel nécessite une évaluation financière et opérationnelle rigoureuse. Les décideurs doivent concilier les spécifications techniques et la modélisation financière à long terme afin de sélectionner l'architecture offrant le meilleur retour sur investissement.
Quel processus d'évaluation les équipes d'approvisionnement et de maintenance doivent-elles utiliser ?
Les équipes d'approvisionnement et de maintenance devraient initier le processus d'évaluation par une analyse complète. audit de l'air compriméCela implique l'enregistrement des données de consommation d'air de l'installation sur une période représentative de 7 à 14 jours afin de cartographier le débit de pointe, le débit moyen et la consommation de base hors des heures de travail. Il est essentiel d'identifier les demandes artificielles et les fuites du système ; les moyennes du secteur montrent que jusqu'à 20 à 30 % de l'air comprimé produit est perdu à cause des fuites dans les réseaux mal entretenus.
Une fois le profil de demande réel établi, les équipes doivent évaluer courbes de puissance spécifiques Parmi les compresseurs présélectionnés, il convient d'établir un tableau comparatif des versions à vitesse fixe et à vitesse variable (VSD) des modèles génériques et à double vis rotative. Le service des achats doit également vérifier la disponibilité locale de techniciens certifiés par le constructeur et les délais d'intervention garantis par les accords de niveau de service (SLA), car un arrêt prolongé d'un compresseur de l'installation principale interrompt totalement la production.
Comment les décideurs doivent-ils évaluer le coût total de possession et la facilité d'entretien
Les décideurs doivent fonder leur choix final sur un modèle de coût total de possession (CTP) plutôt que de se fier uniquement aux dépenses d'investissement (CAPEX). Une ventilation standard du CTP sur 10 ans pour un compresseur à vis rotatif alloue généralement seulement 10 % à 15 % au prix d'achat initial, 10 % à 15 % à la maintenance courante et une part considérable de 70 % à 80 % à la consommation électrique. Payer une prime de 15 % au départ pour un compresseur à double vis rotatif haut de gamme et à haut rendement est presque toujours justifié par les économies d'énergie réalisées dans les 18 à 24 premiers mois d'utilisation.
La logistique de maintenance influe également sur le coût total de possession (CTP). Les compresseurs à double vis rotative bénéficient d'une forte présence sur le marché mondial, ce qui signifie que les pièces de rechange, les filtres et les lubrifiants synthétiques sont largement standardisés et facilement disponibles. À l'inverse, opter pour des modèles de compresseurs à vis alternatifs moins courants peut exposer une installation à des risques d'approvisionnement, certains composants spécialisés comme les roues d'étoile composites pouvant nécessiter des délais de livraison de 6 à 8 semaines. La mise en balance de ces facteurs de maintenance et de l'efficacité thermodynamique brute garantit une infrastructure d'air comprimé fiable et rentable.
Points clés à retenir
- Principales conclusions et justifications concernant les compresseurs à vis rotative
- Spécifications, conformité et vérifications des risques à valider avant de s'engager
- Prochaines étapes pratiques et mises en garde que les lecteurs peuvent appliquer immédiatement
Foire aux questions
Un compresseur à vis rotative est-il la même chose qu'un compresseur à vis ?
Pas exactement. Le terme « compresseur à vis » désigne une catégorie vaste, tandis que « compresseur à vis rotatif » fait généralement référence au modèle à double rotor utilisé pour l'alimentation continue en air comprimé industriel.
Pourquoi cette différence est-elle importante lors d'une demande de devis ?
Si vous demandez seulement un « compresseur à vis », les fournisseurs peuvent proposer des modèles différents. Précisez le type de compresseur (à double vis rotative), la pression requise, le débit et le cycle de service afin d'éviter tout équipement incompatible.
Quel type est le mieux adapté à un fonctionnement en usine 24h/24 et 7j/7 ?
Un compresseur à double vis rotative est généralement plus adapté à un fonctionnement continu. Il offre une pression plus stable, une meilleure régulation thermique et une durée de vie du bloc de compression plus longue en usage industriel.
En quoi les besoins de maintenance diffèrent-ils entre les unités à vis unique et les unités à vis rotative ?
Les vis monoblocs peuvent présenter une usure de la roue dentée au fil du temps. Les unités à vis rotative nécessitent principalement un entretien régulier (lubrification, remplacement du filtre, du séparateur et des roulements) à intervalles planifiés.
Où puis-je comparer les différentes options de compresseurs à vis rotatifs pour usage industriel ?
Vous pouvez consulter les solutions de compresseurs à vis rotatifs industriels de DEMANAC sur demanac.com, puis comparer la plage de pression, le débit, la puissance et l'adéquation au cycle de service.
