Introduction
Lorsque les systèmes pneumatiques doivent fournir une pression plus élevée sans compromettre la fiabilité, la conception du compresseur devient un choix pratique plutôt qu'un détail technique. Un compresseur d'air bi-étagé comprime l'air en deux étapes, ce qui lui permet d'atteindre des pressions plus élevées plus efficacement et avec une meilleure maîtrise de la chaleur que de nombreux modèles mono-étagés. Ceci est crucial dans les ateliers, les usines, les services automobiles et autres environnements où les équipements fonctionnent intensivement et fréquemment. Dans les sections suivantes, vous découvrirez le fonctionnement de la compression bi-étagée, les avantages qu'elle offre en termes de performances et d'efficacité opérationnelle, ainsi que les applications qui tirent le meilleur parti de sa capacité à fonctionner en continu à haute pression.
Pourquoi un compresseur d'air à deux étages est important
Les opérations industrielles dépendent fortement d'une constance, air comprimé à haute pression Pour actionner des machines pneumatiques, réaliser des tâches automatisées et assurer la continuité des lignes de production, les compresseurs sont indispensables. Si les compresseurs standards conviennent aux applications légères, les environnements industriels exigeants requièrent des solutions plus robustes. Un compresseur d'air bi-étagé répond à ces exigences élevées grâce à une méthode de compression séquentielle qui optimise à la fois la pression et le rendement thermique. La compréhension des capacités fondamentales de cet équipement est essentielle pour les responsables et les ingénieurs d'installations souhaitant optimiser les performances de leur usine.
Capacité de pression
L'une des caractéristiques essentielles d'un compresseur d'air bi-étagé est sa capacité de pression accrue. Alors que les modèles mono-étagés compriment l'air directement à sa pression finale en une seule opération, atteignant généralement une pression maximale de 100 à 120 livres par pouce carré (PSI), les compresseurs bi-étagés répartissent la charge de travail. En comprimant l'air deux fois, ces systèmes génèrent de manière fiable et constante des pressions allant de 150 à 175 PSI. Certains modèles industriels spécialisés peuvent même dépasser 500 PSI pour les applications haute pression. Ce seuil de pression élevé garantit que les outils pneumatiques et les équipements de production lourds reçoivent la force nécessaire à leur fonctionnement sans perte de performance.
meilleures conditions de fonctionnement
Au-delà de la simple pression, les systèmes à deux étages sont conçus pour des conditions de fonctionnement rigoureuses et continues. Les compresseurs mono-étagés sont généralement conçus pour un usage intermittent, nécessitant souvent un cycle de service de 50 % afin d'éviter toute surchauffe critique et toute défaillance prématurée des composants. À l'inverse, les compresseurs bi-étagés sont dotés de mécanismes de dissipation thermique supérieurs, leur permettant de supporter un cycle de service de 100 % dans des environnements exigeants. Ils constituent ainsi le choix optimal pour les productions en continu, les ateliers de réparation automobile et les grandes usines où les arrêts de production se traduisent directement par des pertes de revenus.

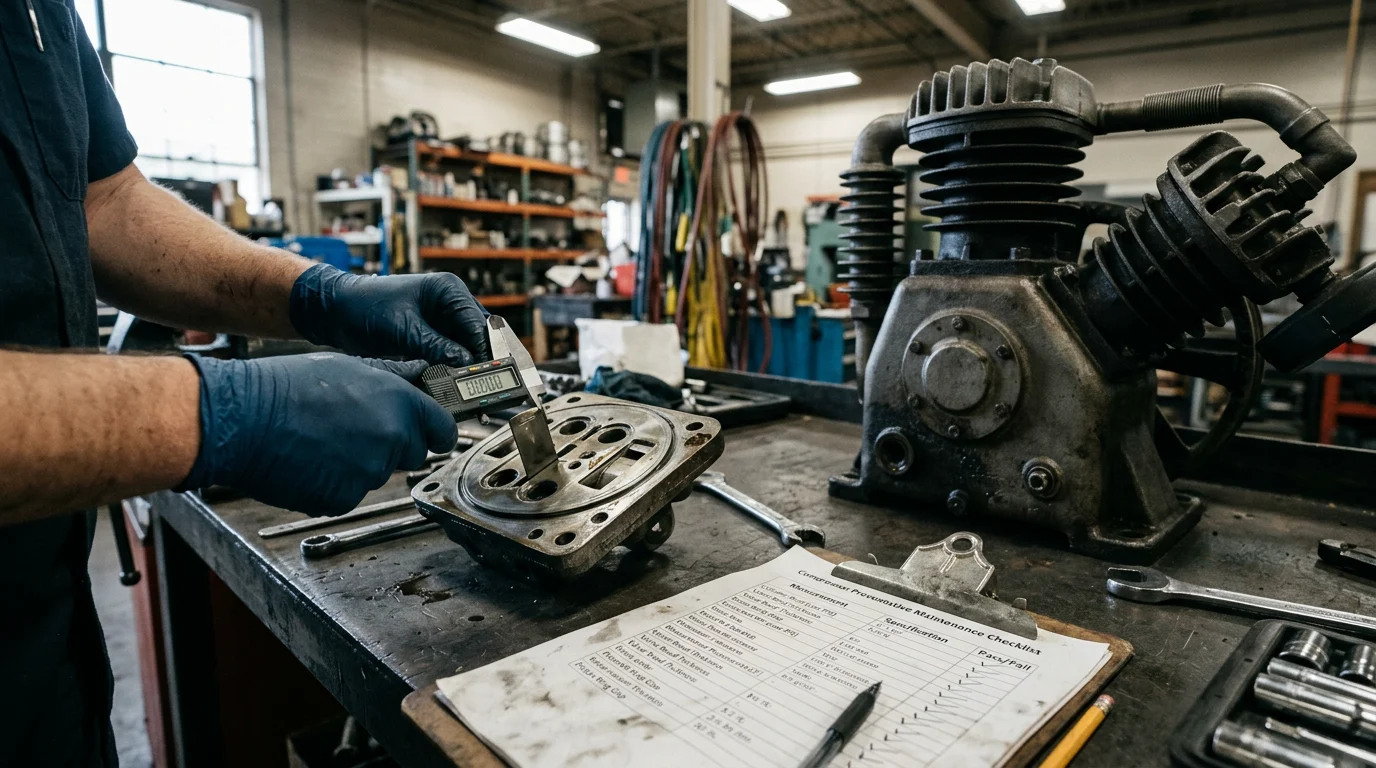

Fonctionnement d'un compresseur d'air à deux étages
L'architecture mécanique d'un compresseur d'air bi-étagé repose sur la compression séquentielle, une conception qui modifie fondamentalement le traitement et la distribution de l'air. En répartissant la charge de compression sur plusieurs cylindres et en intégrant un refroidissement intermédiaire, le système atteint des pressions plus élevées et une meilleure stabilité mécanique.
Processus de compression et refroidissement intermédiaire
Le cycle de compression débute par l'aspiration de l'air ambiant dans le premier cylindre, de plus grande capacité et à basse pression. L'air y est comprimé à une pression intermédiaire, généralement entre 50 et 90 PSI. La compression de l'air génère naturellement une chaleur importante, ce qui réduit le rendement volumétrique. Pour y remédier, l'air partiellement comprimé est dirigé vers un refroidisseur intermédiaire, généralement un tube à ailettes exposé à un ventilateur. Ce refroidissement intermédiaire permet d'abaisser la température de l'air jusqu'à 150 °C (300 °F). L'air refroidi et plus dense pénètre ensuite dans le second cylindre, plus petit et à haute pression, où il est comprimé à la pression cible finale avant d'être stocké dans le réservoir.
Caractéristiques clés à comparer
Lors de l'évaluation de ces systèmes, les ingénieurs se concentrent sur des paramètres spécifiques afin de garantir une alimentation pneumatique adéquate. Les spécifications les plus critiques sont le débit d'air (CFM), qui mesure le volume d'air fourni, et la pression (PSI). Les compresseurs bi-étagés offrent généralement une puissance importante, souvent comprise entre 5 et 30 chevaux (HP), et un débit d'air allant de 15 à 100 CFM à 175 PSI. De plus, la capacité du réservoir est une spécification essentielle ; les compresseurs bi-étagés industriels sont généralement équipés de réservoirs de 60 à 120 gallons afin de fournir une réserve suffisante pour répondre à la demande d'air continue et de réduire la fréquence des cycles de fonctionnement du moteur.
Comparaison entre un système à deux étages et un système à un seul étage
Une comparaison directe met en évidence les différences mécaniques et opérationnelles entre les deux principaux types de compresseurs alternatifs. Les ingénieurs d'installations doivent prendre en compte ces spécifications de base afin d'adapter les capacités des équipements aux exigences de l'usine.
| Spécifications/Fonctionnalités | Compresseur mono-étagé | Compresseur à deux étages |
|---|---|---|
| Étapes de compression | Un | Deux |
| Pression maximale | 100 à 120 PSI | 150 - 175+ PSI |
| Cycle de service | Généralement 50 % (intermittent) | Jusqu'à 100 % (en continu) |
| refroidisseur intermédiaire | Non | Oui |
| Plage de puissance typique | 1 CV - 5 CV | 5 CV - 30+ CV |
| Idéal pour | Résidentiel, commercial léger | Industrie lourde, fabrication |
Avantages et inconvénients
L'investissement dans un compresseur d'air à deux étages présente des avantages indéniables qui influent directement sur la rentabilité et la fiabilité opérationnelle d'une installation. Toutefois, la complexité mécanique accrue et la robustesse de sa construction impliquent également des compromis spécifiques qui doivent être soigneusement pris en compte lors du processus d'achat.
Énergie, qualité de l'air et durée de vie des équipements
Le principal avantage de la conception à deux étages réside dans son efficacité thermique et énergétique. Grâce au refroidisseur intermédiaire qui abaisse la température de l'air avant le second étage de compression, la machine consomme environ 10 à 15 % d'énergie en moins pour atteindre la pression finale, comparée à une unité à un seul étage effectuant le même travail. De plus, ce processus de refroidissement provoque la condensation et la précipitation de l'humidité en suspension. le flux d'airLorsque l'air atteint le réservoir de stockage final, il contient beaucoup moins d'eau, ce qui facilite le respect des normes strictes. ISO Normes de qualité de l'air 8573-1 pour les applications industrielles. Des températures de fonctionnement plus basses préservent également l'intégrité des joints internes, des vannes et des huiles de lubrification, prolongeant ainsi la durée de vie globale de l'équipement de plusieurs milliers d'heures de fonctionnement.
Principaux compromis
À l'inverse, la conception avancée d'un compresseur bi-étagé implique des compromis notables, principalement en termes d'investissement initial et d'encombrement. L'intégration d'un second cylindre, d'un refroidisseur intermédiaire et d'un bloc-cylindres en fonte plus lourd se traduit par un coût d'acquisition plus élevé, souvent de 30 % à 50 % supérieur à celui d'un compresseur mono-étagé de puissance équivalente. De plus, ces systèmes sont nettement plus lourds et plus volumineux. Un compresseur bi-étagé industriel standard de 80 gallons peut facilement dépasser 180 kg (400 lbs), nécessitant un espace au sol dédié, un montage renforcé et une installation électrique câblée par un professionnel (généralement en triphasé 230 V ou 460 V). La maintenance est également légèrement plus complexe, exigeant des techniciens l'entretien de deux jeux de vannes et la surveillance de l'intégrité du refroidisseur intermédiaire.
Applications et dimensionnement
Le choix d'un compresseur d'air bi-étagé adapté nécessite d'aligner ses capacités volumétriques et de pression sur les applications industrielles spécifiques. Un dimensionnement correct évite à la fois les sous-performances, sources d'arrêts de production, et les investissements inutiles dans des machines surdimensionnées.
Secteurs d'activité et cas d'utilisation
Les secteurs à forte intensité de puissance, tels que la fabrication automobile, l'aérospatiale, la métallurgie et la transformation du bois à grande échelle, dépendent fortement des compresseurs bi-étagés. Dans les ateliers de réparation automobile et de carrosserie, plusieurs techniciens utilisent simultanément des ponceuses pneumatiques, des clés à chocs et des cabines de peinture. Ces outils nécessitent non seulement une pression constante entre 90 et 120 PSI, mais consomment également d'importants volumes d'air en continu. De même, dans les environnements de production, les vérins pneumatiques automatisés et les bras robotisés requièrent un système de sécurité intégré. alimentation en air continue Pour maintenir la synchronisation de la chaîne de montage, une unité à deux étages, capable de fonctionner en continu sans dégradation thermique, est la solution de choix pour ces applications exigeantes.
Processus de dimensionnement étape par étape
Le dimensionnement du compresseur doit être effectué méthodiquement afin de garantir sa capacité à gérer les pics de consommation de l'installation. Commencez par identifier les besoins en débit d'air (CFM) de tous les outils et équipements pneumatiques fonctionnant simultanément. Additionnez ces valeurs pour obtenir le pic de consommation simultanée. Appliquez ensuite une marge de sécurité, généralement en multipliant le débit total par 1,3 (soit une marge de 30 %), pour compenser les fuites du système, les extensions futures et éviter que le compresseur ne fonctionne constamment à pleine capacité. Enfin, assurez-vous que le compresseur choisi fournisse ce débit total à la pression de service requise (PSI).
| Outils/équipements pneumatiques | Consommation d'air moyenne (CFM à 90 PSI) |
|---|---|
| Clé à chocs 1/2 pouce | 4 à 5 CFM |
| Ponceuse à double action | 11 à 13 CFM |
| Pistolet à peinture HVLP | 12 à 15 CFM |
| Meuleuse pneumatique robuste | 8 à 10 CFM |
| palan pneumatique | 25 à 30 CFM |
Remarque : Si un atelier utilise simultanément deux ponceuses et un pistolet à peinture, le débit d’air de base est d’environ 41 pi³/min. Avec un coefficient de sécurité de 30 %, l’atelier nécessite un compresseur d’une capacité minimale de 53 pi³/min.
Comment décider si c'est le bon choix
La finalisation de l'acquisition d'un compresseur d'air à deux étages nécessite une évaluation globale des besoins de l'installation, mettant en balance les dépenses d'investissement immédiates et les investissements à long terme. efficacité opérationnelleLes décideurs doivent aller au-delà des spécifications de base pour prendre en compte le coût total de possession (CTP) et l'importance stratégique de la fiabilité de l'air comprimé dans leur environnement spécifique.
Critères opérationnels, financiers et de fiabilité
Les entreprises doivent mettre en balance les exigences opérationnelles, les contraintes financières et les critères de fiabilité. Bien que le prix d'achat initial d'un compresseur bi-étagé soit plus élevé, son coût total de possession (CTP) sur une durée de vie standard de 7 à 10 ans est souvent inférieur pour les utilisateurs à forte demande. La consommation d'énergie représente environ 70 % à 80 % du coût total d'un compresseur sur sa durée de vie. Les compresseurs bi-étagés étant 10 % à 15 % plus efficaces énergétiquement à haute pression, une installation utilisant un compresseur plus de 4 à 6 heures par jour amortira rapidement l'investissement initial plus important grâce à la réduction de ses factures d'électricité. De plus, la fiabilité accrue et le cycle de service continu (100 %) permettent de réduire les arrêts de production, limitant ainsi les coûts cachés liés aux temps d'arrêt imprévus, qui peuvent atteindre plusieurs milliers de dollars par heure dans une usine.
Facteurs de décision finale
La décision finale repose sur quelques seuils opérationnels précis. Si la consommation d'air d'une installation est constamment inférieure à 15 CFM, que les outils sont utilisés de manière intermittente et que la pression requise ne dépasse jamais 100 PSI, un compresseur mono-étagé est probablement le choix le plus rentable. En revanche, si l'exploitation nécessite un débit d'air continu supérieur à 20 CFM, utilise des outils exigeant une pression de 120 PSI ou plus, ou fonctionne en plusieurs équipes sans possibilité de refroidissement du compresseur, un compresseur bi-étagé n'est pas une simple recommandation : c'est une nécessité opérationnelle. L'évaluation de ces facteurs garantit que l'infrastructure pneumatique choisie supportera les opérations actuelles et pourra évoluer efficacement. croissance industrielle future.
Points clés à retenir
- Principales conclusions et justification du compresseur d'air à deux étages
- Spécifications, conformité et vérifications des risques à valider avant de s'engager
- Prochaines étapes pratiques et mises en garde que les lecteurs peuvent appliquer immédiatement
Foire aux questions
Quelle pression un compresseur d'air à deux étages peut-il généralement fournir ?
La plupart des unités industrielles à deux étages délivrent une pression constante de 150 à 175 PSI, tandis que les modèles spécialisés peuvent dépasser 500 PSI pour les tâches à haute pression.
Quand dois-je choisir un compresseur d'air à deux étages plutôt qu'un modèle à un seul étage ?
Choisissez un compresseur à deux étages si vous avez besoin d'un fonctionnement continu, d'une pression PSI plus élevée ou d'un air comprimé fiable pour les outils pneumatiques et les équipements de production robustes.
Comment le refroidissement intermédiaire améliore-t-il un compresseur d'air à deux étages ?
Le refroidissement intermédiaire abaisse la température de l'air entre les étages de compression, améliorant ainsi l'efficacité, réduisant les contraintes thermiques et permettant au compresseur d'atteindre une pression plus élevée de manière plus fiable.
Quelles sont les spécifications les plus importantes lors du choix d'un compresseur d'air à deux étages ?
Concentrez-vous sur la pression (PSI), le débit d'air (CFM), la puissance (en chevaux) et la capacité du réservoir. Pour une utilisation industrielle, de nombreux acheteurs comparent des débits d'air de 15 à 100 CFM, des puissances de 5 à 30 chevaux et des réservoirs de 60 à 120 gallons.
